SMARTtech: Типы оптических разъемов

13:09, 01.03.2018

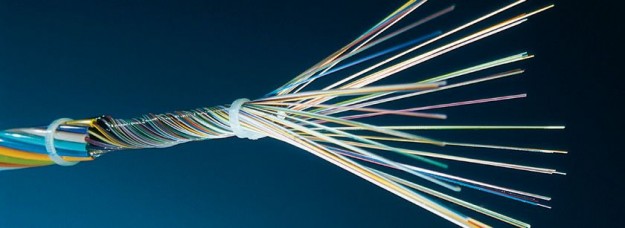

Практика устройства магистральных ВОЛС предполагает стыкование между собой отдельных СД кабелей. Хоть ВОК поставляются максимально возможными длинами, достигающими 2-3 км., за пределами этих показателей их все-таки требуется соединять для продвижения линии по заданному маршруту. При формировании стыка большое внимание следует уделять его надежности и точности. Именно эти факторы будут способствовать снижению потерь. Наиболее зарекомендовали себя такие методики стыкования, как:

  • использование оптических разъемов;
  • механическое (неразъемное) соединение;
  • сварное (неразъемное) соединение.

Первый вариант предполагает использование специальных приспособлений – разъемов. Они довольно просты по конструкции и позволяют осуществлять прочный стык путем введения оконцовок кабелей в тело разъема.

Производители предлагают несколько типов разъемов, каждый из которых задействуется в своей сфере и обладает индивидуальными особенностями. Если покупать их в проверенном специализированном интернет магазине, то 100% качество гарантированно.

Разъемы оптические тип ST

Данный вариант отличается задействованием быстро сочленяемого стыка (байонетного). Инсталляция такого разъема не составляет труда. Достаточно лишь слегка повернуть разъем на 1/4 оборота. Разъем имеет встроенный ключ, который обеспечивает точное стыкование с соединительной втулкой. Несмотря на свои отличные параметры, разъем ST уже уступает более современному варианту типа SC.

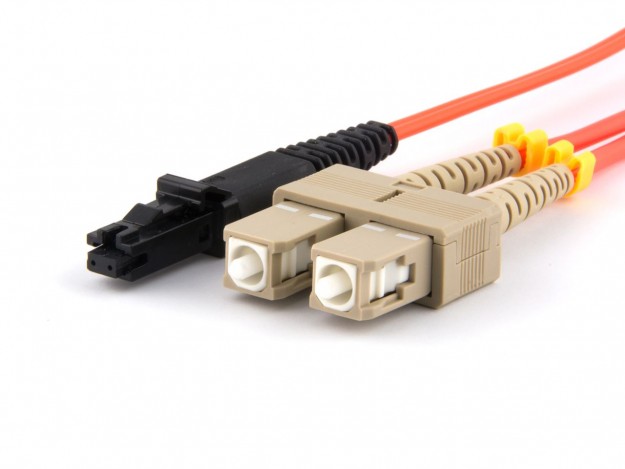

Разъемы оптические тип SC

Может использоваться для стыкования одномодовых и многомодовых волокон. Относится к универсальным разъемам и может применяться для КС с большими секционными длинами и КС внутриобъектовой прокладки. В основе его работы механизм типа «push-pull». В конфигурации разъема имеется сборка с наконечником. Она помещается в оболочке. Концы кабеля эффективно центрируются и соединяются. На стороне разъема SC также тот факт, что с ним можно формировать секции, куда входит несколько разъемов. Это позволяет осуществлять дуплексное стыкование волокон. В разъеме прединсталлирован ключ, который предупреждает возможность неправильного стыкования.

Разъемы оптические тип FC

Разработчиками данного типа разъемов являются японцы. Запатентовала его компания NTTC. Его возможно применять для стыкования одномодовых волокон. Разъем имеет низкий показатель потерь. В конструкции имеется ключ, который предотвращает неправильное соединение. В настоящий момент начали выпускаться разъемы этого типа и для многомодового волокна.

Разъемы оптические тип D4

Участвует в стыковании одномодовых волокон. Обладает относительно низким уровнем вносимых потерь. По функционалу схож с разъемом предыдущего типа.

Разъемы оптические тип 568SC

Этот тип участвует в прокладывании внутриобъектовых КС. Технически он представляет из себя дуплексную вариацию разъема SC, но с более усовершенствованным стыковочным механизмом. Здесь задействуется специальная защелка. В результате разъем удобнее использовать.

Разъемы оптические миниатюрные

Особый класс разъемов, которые отличаются малыми размерами. Их принято использовать там, где требуется особая плотность упаковки волокна на стыке. Их размеры почти в 2 раза меньше, чем у стандартных разъемов.

Джерело: SmartPhone.ua
