CMOS

Схемы, выполненные с использованием технологии CMOS, потребляют очень мало энергии в статических режимах. С небольшой погрешностью можно полагать, что энергия потребляется только при переключении состояния транзисторов. Благодаря этому такие схемы отличаются более высокой скоростью и меньшим потреблением энергии, но усложняется технологический процесс изготовления.

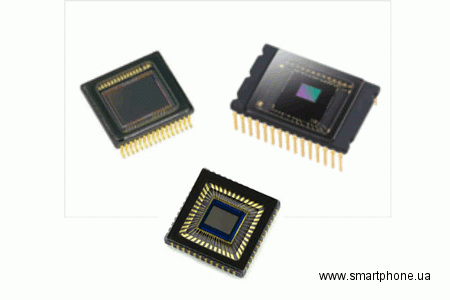

Значительное большинство сегодняшних логических микросхем и процессоров разработано с использованием схемотехники CMOS. Технологии CMOS нашли свое применение и в матрицах фото- и видеокамер. Современные цифровые камеры используют матрицы, выполненные как по технологии CMOS, так и по технологии CCD.

Матрицами CMOS заряд преобразовывается в напряжение непосредственно в пикселе. Такое решение значительно повышает скорость фотоаппарата во время считывания информации с матрицы и позволяет выполнить непосредственную интеграцию матрицы CMOS с аналого-цифровым преобразователем или, что еще эффективнее, с процессором. Следствием такого построения становится экономия питания, так как укорачивается цепочка действий, и снижение стоимости устройства из-за упрощения конструкции.

К недостаткам матриц CMOS можно отнести: пониженный коэффициент заполнения пикселов и, как следствие, снижение чувствительности; повышенный уровень шума, для борьбы с которым приходится усложнять и удорожать технологию; относительно невысокий динамический диапазон.

CCD-матрица – это аналоговая интегральная микросхема, в которой используется технология ПЗС, прибора с зарядовой связью. Изобретена в США в конце 60-х для компьютерной памяти. Благодаря своим качествам – малый уровень шума, хорошее заполнение пикселов, высокая эффективность, высокая чувствительность – она оказалась более привлекательной для применения в цифровых камерах, несмотря на недостатки: сложную систему считывания сигнала, высокое энергопотребление, более дорогое производство.

Совершенствование технологий ведет к постоянному улучшению основных параметров матрицы CMOS, которую специалисты считают более перспективной, чем матрица CCD
