PCMCIA

PCMCIA — модуль расширения, который разработан Personal Computer Memory Card International Association  (PCMCIA). Порт используется в основном в ноутбуках, а модули, изготовленные по спецификацией PCMCIA обычно называются PC-карты (PC Card).

Изначально аббревиатура PCMCIA расшифровывалась как  Peripheral Component Microchannel Interconnect Architecture. Немного позже название стандарта стали расшифровывать в соответствии с название организации, стандартизовавшей шину: Международная Ассоциация компьютерных карт памяти - Personal Computer Memory Card International Association. Сложность расшифровки аббревиатуры привела к тому, что начиная со второй версии спецификации модули используют термин PC Card.

С самого начала спецификация PCMCIA разрабатывалась для стандартизации карт расширения памяти и интерфейса для подключения этих же карт. Со временем спецификация была доработана и стало возможно использовать PCMCIA для подключения всевозможных периферийных устройств. Обычно через интерфейс PCMCIA подключают сетевые карты, модемы, НЖМД.

В прошлом большинство ноутбуков оснащалось двумя слотами для карт типа II, что позволяло подключить к ноутбуку либо две карты типа II, либо одну карту типа III. По мере того, как из ноутбуков исчезали «старые» медленные интерфейсы ввода-вывода (например, RS-232 или LPT-порт), и нормальным явлением стали встроенные высокопроизводительные интерфейсы (например, USB, IEEE1394, Ethernet), надобность в PCMCIA стала отпадать и большинство современных ноутбуков оснащается лишь одним слотом типа II.

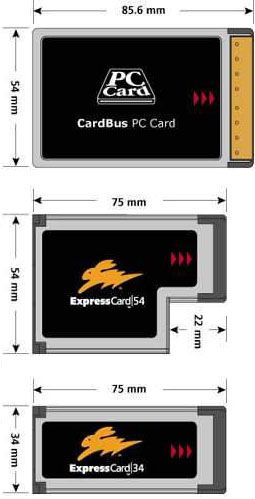

Карты PC card (PCMCIA) имеют размер 85,6 мм в длину и 54 мм в ширину.

PCMCIA Type I - Версия 1.x спецификации PCMCIA описывала карты типа I (Type I), оснащённые 16-разрядным интерфейсом. Карты типа I использовались только для расширения памяти. Они имели толщину 3,3 мм и использовали разъём с одним рядом контактов.

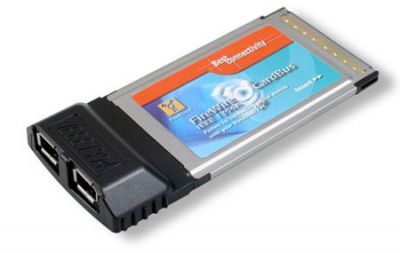

PCMCIA Type II - Карты типа II (Type II) оснащаются либо 16-, либо 32-разрядным интерфейсом; разъём имеет два ряда контактов. Карты имеют толщину 5 мм. Карты типа II поддерживают устройства ввода-вывода, что позволяет использовать их для подключения периферийных устройств.

PCMCIA Type III - Карты типа III поддерживают 16- или 32-разрядный интерфейс, используют четыре ряда контактов. Эти карты имеют толщину 10,5 мм, что позволяет устанавливать на карту стандартные разъёмы внешних интерфейсов и избавиться таким образом от дополнительных кабелей. Например, в карту-модем высотой 10,5 мм можно встроить полноценный телефонный разъём RJ-11, что позволяет подключать её к телефонной сети стандартным кабелем.
